近年来，，，，，
，纯低温余热发电站随着运行时间的延伸，，，，，
，袒露出最大的问题是AQC锅炉管箱的磨穿事故。。。。。2009年四川某水泥有限公司的7.5MW纯低温余热发电站投入运营，，，，，
，该站为单压系统，，，，，
，窑头AQC锅炉为立式，，，，，
，废气从上而下经由热器、蒸发器和省煤器进入锅炉内部，，，，，
，运行时代曾爆发过热器和省煤器管箱磨穿事故，，，，，
，被迫解列运行，，，，，
，运营本钱增添。。。。。我公司针对此问题举行了刷新，，，，，
，取得优异效果。。。。。

　　1）偏风。。。。。初期检查发明AQC锅炉废气入口处无导风装置，，，，，
，保存废气偏风，，，，，
，过热器局部管件磨损严重，，，，，
，引起磨穿走漏。。。。。随后对磨穿的管件举行焊堵隔离，，，，，
，同时用75mm角铁在进风口处装置了导风装置，，，，，
，四川某水泥厂AQC锅炉进风口处的导风叶片，，，，，
，是由300多根75mm角铁组成。。。。。运行半年后，，，，，
，陆续泛起角铁磨断的征象。。。。。
　　2）导风装置损坏。。。。。经由半年的运行，，，，，
，过热器再次泛起磨穿走漏。。。。。；；；；；觳榉⒚髯爸玫慕翘挤缱爸么竺婊湫，，，，，
，局部磨断，，，，，
，再次爆发偏风效应。。。。。关于磨损的机理，，，，，
，文献研究以为：含尘气体对磨损量的关系是，，，，，
，磨损量与风速的三次方成正比，，，，，
，风速越高，，，，，
，磨损量越大；；；；；粉尘质量浓度对磨损呈线性关系；；；；；粒径越大，，，，，
，磨损越大，，，，，
，其中当粉尘粒径dp=（90±2）μm时磨损最大，，，，，
，dp=5~10μm时，，，，，
，磨损量无显着转变。。。。。因此降低了窑头排风机转速以镌汰磨损，，，，，
，延伸AQC锅炉使用周期。。。。。有人担心降低风速后会影响发电量，，，，，
，着实从热功效率角度看，，，，，
，镌汰风量的同时，，，，，
，废气温度会大幅升高，，，，，
，发电量是一样的。。。。。

        上述两种步伐的实验，，，，，
，可有用地镌汰磨损。。。。。但若运行时间增添，，，，，
，仍然面临管箱磨穿走漏的问题。。。。。经剖析，，，，，
，借鉴现在立磨磨辊轴；；；；；ぬ缀脱》刍慰康枷蛞镀系姆滥プ龇，，，，，
，在现有条件下，，，，，
，在导风叶片上焊接7mm厚（凭证客户要求的使用寿命是非，，，，，
，调解陶瓷厚度）的耐磨陶瓷片，，，，，
，用以；；；；；そ翘挤缱爸。。。。。
        针对导风叶片结构和高温工况，，，，，
，将接纳耐磨性好的耐磨陶瓷，，，，，
，其次陶瓷的牢靠方法接纳可靠的装置方法，，，，，
，此装置方法要求较高，，，，，
，必需知足两个条件：
　。。。。。1）   陶瓷质量好，，，，，
，接纳干压成型的铬刚玉陶瓷，，，，，
，硬度高，，，，，
，韧性强，，，，，
，烧结时稳固形；；；；；
　。。。。。2）    燕尾条要好，，，，，
，燕尾条的材质要求有优异的热稳固性，，，，，
，禁止易变形，，，，，
，牢靠陶瓷时要容易穿进去，，，，，
，装配精度要求高；；；；；

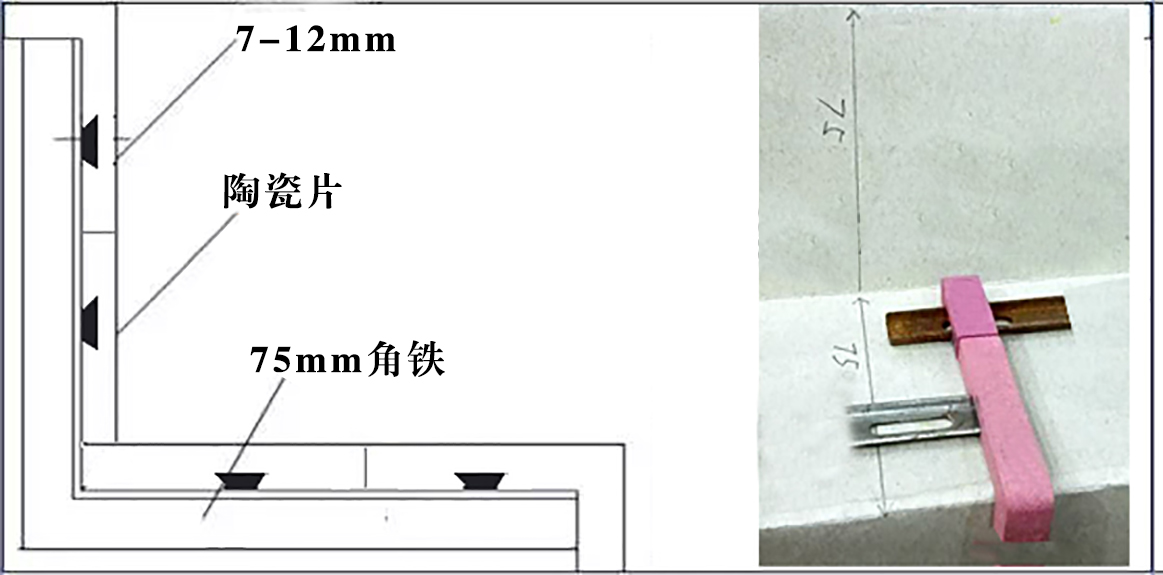

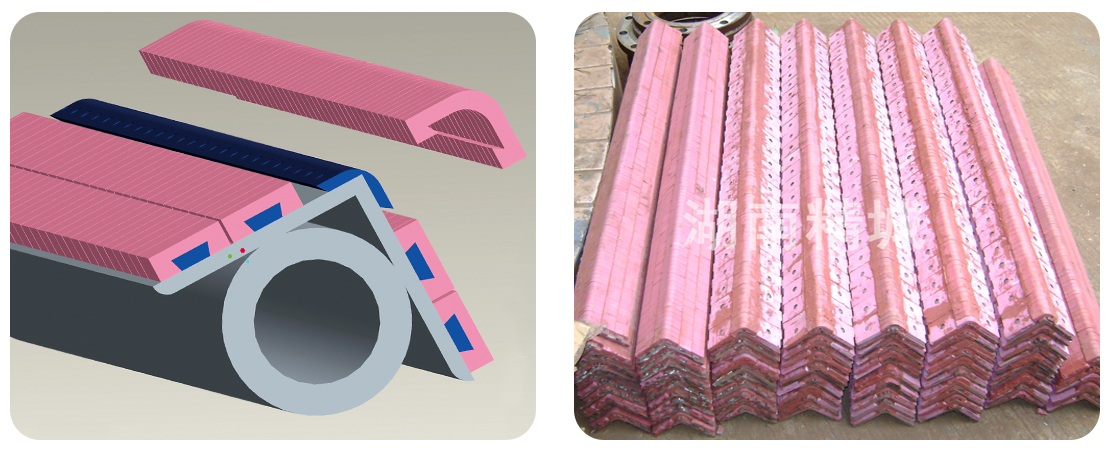

　　下图为焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，
，图1。。。。。





图1　焊接式燕尾型耐磨陶瓷的防磨导风板样式、制品

        由图1可见，，，，，
，将设计成角铁单边形状的燕尾型陶瓷片焊接在角铁内部，，，，，
，这种工艺外貌平整，，，，，
，瓷片之间无误差，，，，，
，比起焊接中心有孔洞陶瓷的手艺更先进，，，，，
，更可靠。。。。。优劣势对好比下：
        （1）牢靠方法接纳机床燕尾导轨手艺，，，，，
，将原先的点焊接手艺改为燕尾条牢靠，，，，，
，增添牢靠面，，，，，
，燕尾条不会热变形，，，，，
，没有虚焊，，，，，
，装配精度高，，，，，
，陶瓷外貌无误差；；；；；
        （2）以前接纳中心留有Φ8mm孔洞的陶瓷，，，，，
，牢靠方法为点焊接的方法，，，，，
，焊接时在陶瓷孔洞内安排螺栓垫片，，，，，
，并且还要用CO2；；；；；ず附菟ǖ嫫虢翘附，，，，，
，再拧上陶瓷螺帽将孔洞填平，，，，，
，这种程序繁琐，，，，，
，禁止易操作，，，，，
，焊接点保存虚焊也没法检测，，，，，
，装置完陶瓷后，，，，，
，外貌不平整，，，，，
，孔洞上的陶瓷螺帽在高温下特殊容易脱落，，，，，
，且给风力磨损留有时机，，，，，
，并不可完全解决磨损之难题。。。。。若是接纳焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，
，装备使用寿命增添，，，，，
，使用一年后用游标卡尺丈量陶瓷片厚度没有转变，，，，，
，平整无脱落，，，，，
，耐磨性能和热稳固性能较好。。。。。

        从磨损机理思量，，，，，
，降低风速、粉尘浓度和粒径均能镌汰磨损。。。。。在高温高粉尘浓度的工况下，，，，，
，用焊接耐磨陶瓷衬板在导风叶片上；；；；；さ挤缱爸，，，，，
，可避免气体泛起偏流效应，，，，，
，从而降低磨损速率；；；；；生产操作上，，，，，
，通过降低系统拉风量，，，，，
，降低粉尘运动速率和粉尘总量，，，，，
，改善了工况。。。。。两者相连系，，，，，
，可以降低AQC锅炉管箱的磨损，，，，，
，延伸使用周期5年以上，，，，，
，每年可节约几十万的导风叶片和过热器管箱的维护用度。。。。。
